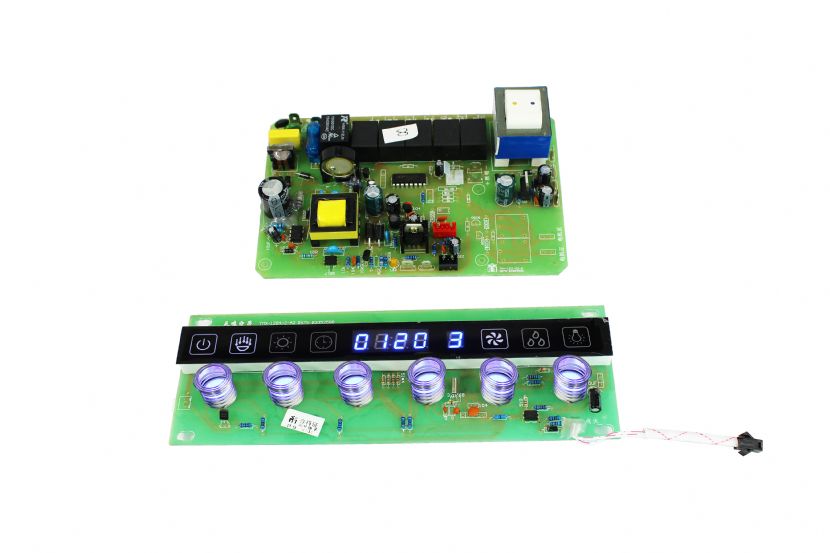

TMX-1204-Z-A1B
電源鍵 保潔鍵 烘干鍵 風速鍵 清洗鍵 照明鍵
↑ ↓ 時間設置
負載：三檔風速、照明、清洗、保潔、烘干、電動推桿（吸風口玻璃自動翻板機構）
一、按鈕功能說明如下：
1、電源鍵 按“電源鍵”進入待機狀態，此時時鐘顯示北京時間。再按，則關停整機。如待機狀態時期60秒內未發生操作，則自動關停整機。
2、保潔鍵 ① 按一次：時間顯示120分鐘，保潔圖標閃亮，表示紫外線燈管工作80分鐘，間隙10分鐘，自動進入烘干30分鐘。
② 連續按二次：時間顯示90分鐘，保潔圖標閃亮，表示紫外線燈管工作50分鐘，間隙10分鐘，自動進入烘干30分鐘。
③ 連續按三次退出保潔選擇，即顯示待機狀態。
④ 工作時保潔圖標顯示閃亮，時鐘顯示進入倒計時，當顯示到“00:00”時，保潔圖標熄滅，工作完成。時鐘恢復為北京時間。如需在工作狀態時關閉，按“保潔”鍵即可取消操作并關閉圖標。
3、烘干鍵 ① 按一次：時間顯示60分鐘，烘干圖標閃亮，表示60分鐘烘干。
② 連續按二次：時間顯示30分鐘，烘干圖標閃亮，表示30分鐘烘干。
③ 連續按三次退出烘干選擇，即顯示待機狀態。
④ 工作時烘干圖標顯示閃亮，時鐘顯示進入倒計時，當顯示到“00:00”時，烘干圖標熄滅，工作完成。時鐘恢復為北京時間。如需在工作狀態時關閉，按“烘干”鍵即可取消操作并關閉圖標。
4、風速鍵 ① 按一次顯示3，風速圖標閃亮，電機進入低速運轉。
② 再按一次顯示2，電機進入中速運轉。
③ 再按一次顯示1，電機進入高速運轉。
④ 再按一次顯示0，電機關停。
以上操作循環進行，在風機運行過程中按“電源鍵”關停，原理同④。
5、清洗鍵 按下清洗鍵開啟清洗，清洗加熱總時間10分鐘，時間顯示10分鐘倒計時，加熱3分鐘后風機低速運轉30秒，停30秒循環工作5分鐘，最后2分鐘風機高速運轉至結束。
6、照明鍵 按一次進入12V照明燈工作，照明圖標閃亮。再按，照明燈和圖標關閉。
l 《時鐘設置》鍵 待機狀態下，常按“清洗鍵”3秒，按一次北京時間時鐘閃爍， 按“烘干鍵”可上調調整時間，按“風速”鍵可下調調整時間。（常按可連續調節）
按二次北京時間分鐘閃爍，按“烘干鍵”可上調調整時間，按“風速”鍵可下調調整時間。（常按可連續調節）
按三次退出設置選擇，回到待機狀態�；蛘{(diào)節完畢3秒內或未發生操作3秒內，時間閃爍停止，時間調節即告完成。
以上共計6顆操作按鈕，均為觸摸感應式。其他參數見下：
1、總電源的待機時間為1分鐘。
2、以上烘干功能，包括消毒時的烘干功能。在工作13分鐘后，開始以開3分鐘，停2分鐘工作模式進行。直到工作時間結束。即以30分鐘烘干為例：開到倒數14分鐘停。12分鐘開。9分鐘停。7分鐘開，以此類推。
3、關鍵需注意的地方是：電機在運行狀態中，按“電源”鍵切斷時，風機已經關停，但電動推桿仍然需要供電，在3秒后開始動作，能夠保證翻板機構正常關閉。
二、電路板插口的數量：
主 板： 1、消毒插口 要求做成連體插口。 4、照明燈插口 DC12V 6.3插片
2、烘干插口 要求做成連體插口。 5、清洗泵插口 6.3插片 220V
3、強檔插口 6.3插片 6、脈沖器插口 DC 3 V 4.8插片
中檔插口 6.3插片
弱檔插口 6.3插片 8、總電源插口 6.3插片
中性線插口 6.3插片 9、與開關板連接線排
